بررسی کالبدشکافی و ریزکد تراشه اینتل ۸۰۸۷: نحوه پیاده‌سازی جمع و تفریق ممیز شناور

مقدمه و زمینه تاریخی

تراشه اینتل ۸۰۸۷ (Intel 8087) که در سال ۱۹۸۰ معرفی شد، یکی از نقاط عطف در تاریخ معماری کامپیوتر است. این پردازنده کمکی ریاضی توانست عملکرد محاسبات ممیز شناور (Floating-Point) را در سیستم‌های مبتنی بر IBM PC به شدت افزایش دهد؛ به طوری که عملیات جمع را تا حدود ۱۰۰ برابر سریع‌تر از پردازنده ۸۰۸۶ انجام می‌داد. در حالی که این تراشه از توابع پیچیده‌ای مانند لگاریتم و ریشه دوم پشتیبانی می‌کند، یک مقاله جدید با بررسی دقیق سیلیکون و ریزکدها (Microcode)، جزئیات پیاده‌سازی پایه‌ای‌ترین عملیات یعنی جمع و تفریق را زیر ذره‌بین قرار داده است.

کالبدشکافی سیلیکون و واحدهای پردازشی

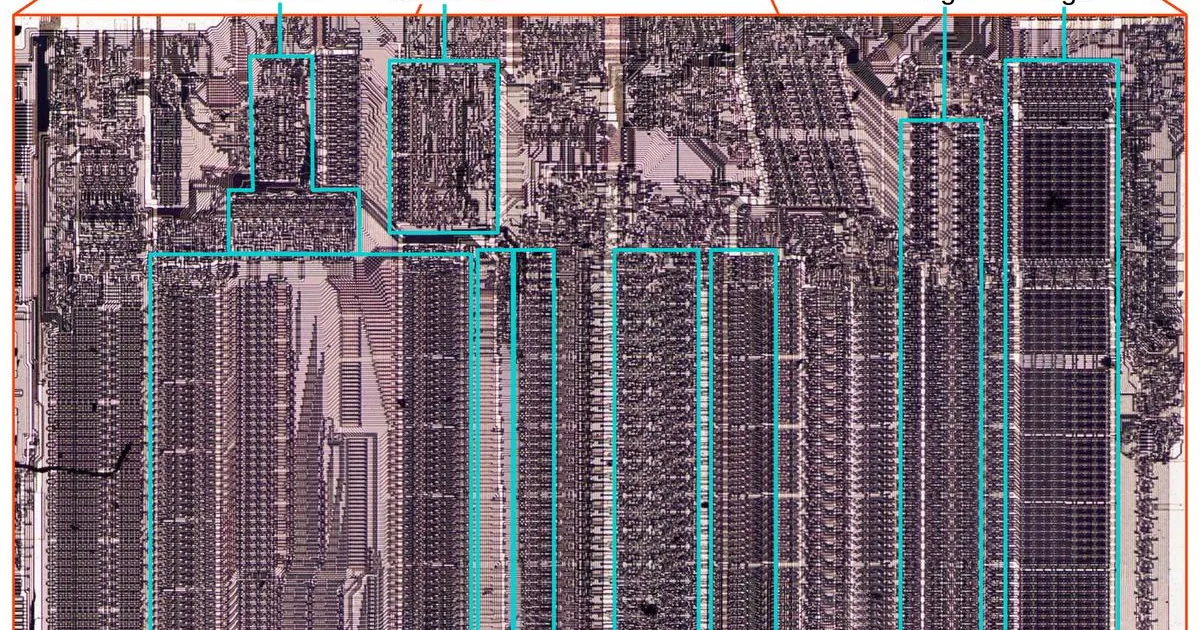

نویسنده مقاله با برداشتن پوشش تراشه و عکس‌برداری میکروسکوپی باکیفیت، بخش‌های مختلف آن را شناسایی کرده است:

• حافظه ریزکد (Microcode ROM): یک ناحیه مستطیلی بزرگ در مرکز دای (Die) که شامل ۱۶۴۸ میکرودستور برای کنترل تراشه است.
• دیتاپث (Datapath): نیمه پایینی تراشه که محاسبات ممیز شناور را روی مقادیر ۸۰ بیتی انجام می‌دهد.
• جمع‌کننده صحیح (Integer Adder): جزء کلیدی در مرکز دیتاپث که محاسبات را پیاده‌سازی می‌کند.
• شیفتر بیتی (Bit Shifter): مداری بزرگ و حیاتی برای تراز کردن بیت‌ها و ممیزها پیش از انجام عملیات.
• مبدل توان (Exponent Converter): مسئول پردازش توان‌ها و تشخیص سرریز (Overflow) و زیرریز (Underflow).

جزئیات فنی جمع و تفریق ممیز شناور

برخلاف اعداد صحیح، اعداد ممیز شناور نیازمند تراز کردن ممیزها پیش از انجام عملیات و نرمال‌سازی پس از آن هستند. در استاندارد داخلی تراشه ۸۰۸۷ که به آن «Temporary Real» گفته می‌شود، اعداد در فرمت ۸۰ بیتی (شامل بیت علامت، توان ۱۵ بیتی و معنادار یا Significand ۶۴ بیتی) ذخیره می‌شوند.

ریزکد جمع و تفریق این تراشه وظایف پیچیده‌ای را مدیریت می‌کند:

• پردازش حالات خاص مانند مقادیر صفر (0+0 یا 0-0).
• تفریق توان دو آرگومان از یکدیگر و جابجایی آن‌ها در صورت نیاز برای هم‌سطح شدن.
• استفاده از رجیسترها و واحدهای منطقی برای اجرای جمع یا تفریق صحیح.
• مدیریت بیت‌های گرد کردن (Rounding) و بررسی سرریز در خروجی.
• نرمال‌سازی نتیجه نهایی و به‌روزرسانی توان.

نگاه جامعه هکرنیوز

در بحث‌های انجام شده پیرامون این مقاله در Hacker News، کاربران از کالبدشکافی‌های دقیق سخت‌افزاری نویسنده استقبال کرده و درباره بخش‌های بعدی این تراشه که ارزش بررسی دارند، تبادل نظر کردند.

چرا این بررسی برای مهندسان مهم است؟

برای برنامه‌نویسان و مهندسان کامپیوتر، درک لایه‌های زیرین سخت‌افزار نشان می‌دهد که چگونه انتزاع‌های ریاضیاتی مانند اعداد اعشاری در سطح مدار و ریزکد پیاده‌سازی می‌شوند. آشنایی با چالش‌هایی نظیر تراز کردن توان‌ها، خطاهای گرد کردن و مدیریت مقادیر خاص (مانند Infinity و NaN) دید بهتری نسبت به کارایی و محدودیت‌های محاسبات کامپیوتری ارائه می‌دهد.
