ساخت یک پلتفرم کنترل حرکت سه‌بعدی با دقت زیر میکرون به صورت متن‌باز

معرفی پروژه Open Micro-Manipulator

پروژه Open Micro-Manipulator یک پلتفرم کنترل حرکت سه‌بعدی (XYZ) موتوردار است که دستیابی به دقت‌های زیر میکرون (Sub-micron) را با هزینه‌ای پایین و به صورت کاملاً متن‌باز امکان‌پذیر می‌کند. این ابزار برای سناریوهایی طراحی شده است که به دقت موقعیت‌یابی بسیار بالایی نیاز دارند؛ مواردی مانند تراز کردن سیستم‌های اپتیکی، پروب کردن بردهای الکترونیکی و کار با میکروسکوپ‌ها.

این پروژه به دلیل دستاورد مهندسی و انتشار بدون هیاهو، توجه کاربران در Hacker News را به خود جلب کرده است. به گفته یکی از کاربران، سازنده این ابزار مجموعه‌ای از ویدیوهای آموزشی ارزشمند را در یوتیوب منتشر کرده و بدون هیچ‌گونه تبلیغات تجاری، یک مانیپولاتور دقیق را به صورت DIY ارائه داده است.

جزئیات فنی و معماری

این دستگاه از ساختار کینماتیک موازی (Parallel Kinematic Structure) و مفصل‌های کروی مینیاتوری بهره می‌برد که سختی مکانیکی مطلوب و محدوده حرکتی وسیعی را فراهم می‌کند. بخش‌های کلیدی فنی این پروژه عبارتند از:

• استپر موتورها و کنترل حلقه بسته: موتورها از نوع استپر معمولی هستند که توسط یک کنترل‌کننده حلقه بسته ۳۰ کیلوهرتزی و سیگنال‌های PWM بسیار دقیق هدایت می‌شوند.
• گیربکس مغناطیسی: رویکرد «گیربکس مغناطیسی» رزولوشن انکودرهای چرخشی مغناطیسی ارزان‌قیمت را تا ۳۰ برابر افزایش می‌دهد و امکان جابجایی در گام‌های ۵۰ نانومتری را فراهم می‌کند (باید توجه داشت که رزولوشن با دقت مطلق تفاوت دارد و دقت مطلق دستگاه کمتر است).
• کنترل و برنامه‌ریزی حرکت: سیستم از طریق دستورات ساده G-Code و رابط سریال USB کنترل می‌شود و فریم‌ور آن شامل یک استک کامل برنامه‌ریزی حرکت (Motion Planning) همراه با قابلیت Look-ahead برای حرکت نرم و دقیق است.
• پشته نرم‌افزاری: فریم‌ور با زبان C++ توسعه یافته و برای آپلود آن از VSCode به همراه پلاگین PlatformIO استفاده می‌شود. همچنین یک API سبک‌وزن پایتون و یک رابط گرافیکی (GUI) مبتنی بر پایتون برای مدیریت ارتباط سریال، کالیبراسیون و کنترل زنده‌ی ماوس توسعه داده شده است.

نحوه استفاده و نمونه کد

برای کار با دستگاه از طریق پایتون، کافی است پکیج ارتباطی را ایمپورت کرده و متصل شوید. نمونه کد زیر نحوه مقداردهی اولیه، خانه‌دهی (Homing) و حرکت به مختصات مختلف را نشان می‌دهد:

from open_micro_stage_api import OpenMicroStageInterface

# create interface and connect
oms = OpenMicroStageInterface(show_communication=True, show_log_messages=True)
oms.connect('/dev/ttyACM0')

# home device
oms.home()

# move to several x,y,z positions [mm]
oms.move_to(0.0, 0.0, 0.0, f=10)
oms.move_to(3.1, 4.1, 5.9, f=26)
oms.move_to(0.0001, 0.0, 0.0, f=10)

# wait for moves to finish
oms.wait_for_stop()

سیگنال‌های بلوغ و وضعیت پروژه

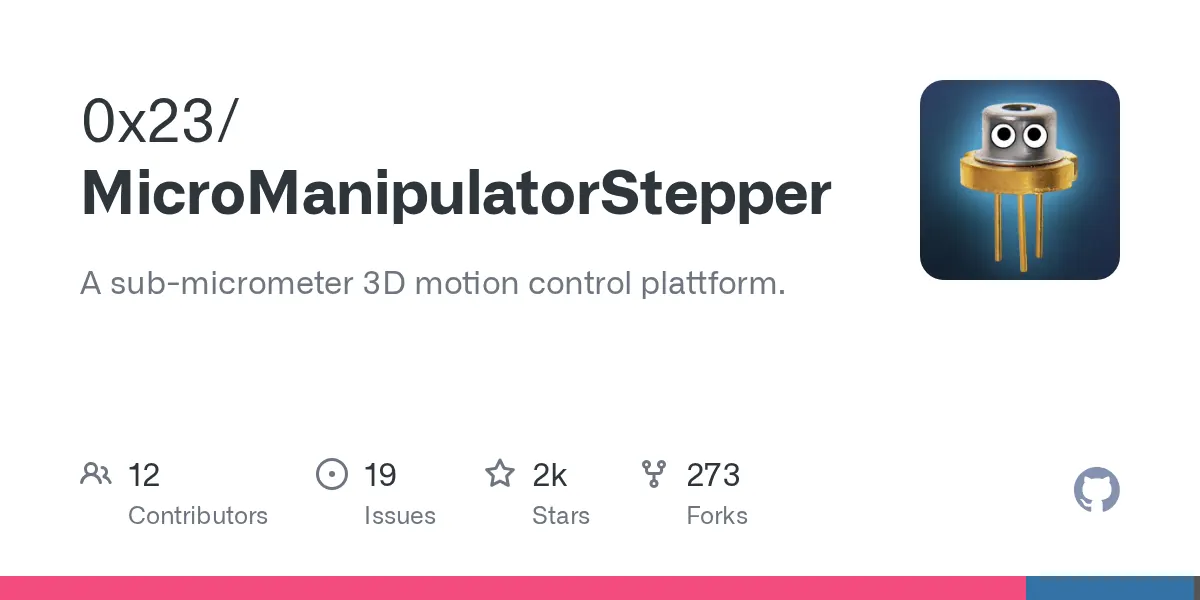

این مخزن گیت‌هاب با استقبال خوبی روبه‌رو شده و توانسته بیش از ۱,۹۰۰ ستاره و حدود ۲۷۴ فورک جذب کند. نسخه سخت‌افزاری جدید (Version 4.0) مشکلاتی نظیر برخورد قطعات هنگام خانه‌دهی، لقی مفاصل کروی و وابستگی بیش از حد به کیفیت پرینت سه بعدی را اصلاح کرده است. پرونده‌های CAD با نرم‌افزار FreeCAD طراحی شده‌اند تا همه بتوانند بدون نیاز به نرم‌افزارهای انحصاری، طرح‌ها را ویرایش و شخصی‌سازی کنند.

در یک نگاه

• موضوع: ساخت مانیپولاتور سه‌بعدی حرکتی با دقت زیر میکرون
• زبان اصلی: C++ (فریم‌ورک) و Python (کتابخانه کنترلی)
• محیط توسعه فریم‌ورک: PlatformIO و VSCode
• مخزن طراحی مکانیکی: FreeCAD و KiCAD (برای بردهای الکترونیکی)
• میزان استقبال: بیش از ۱,۹۰۰ ستاره در گیت‌هاب

چرا برای مهندسان اهمیت دارد؟

طراحی سیستم‌های مکانیکی و مکاترونیکی با دقت نانومتری یا زیر میکرون معمولاً مستلزم بودجه‌های کلان و تجهیزات صنعتی گران‌قیمت آزمایشگاهی است. این پروژه نشان می‌دهد که چگونه می‌توان با ترکیب سخت‌افزارهای ارزان‌قیمت (مانند استپر موتورهای معمولی و انکودرهای مگنتی)، کنترل فیدبک حلقه بسته، الگوریتم‌های نرم‌افزاری هوشمند و ساختار کینماتیک موازی، یک ابزار دقیق آزمایشگاهی را به روش DIY و متن‌باز پیاده‌سازی کرد.
