کالبدشکافی آیفون Duo: بررسی فنی لولا، نمایشگر تاشو و چالش‌های سخت‌افزاری اپل

مقدمه و زمینه فنی

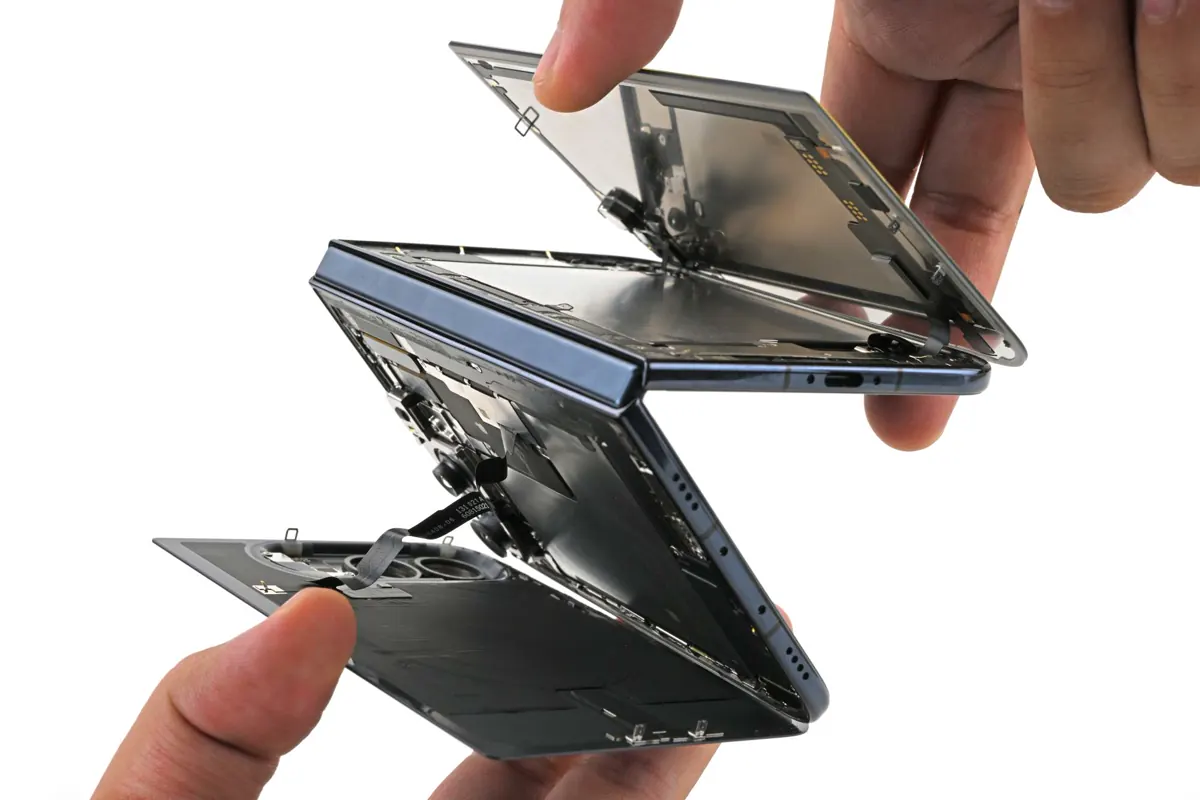

پس از سال‌ها شایعات و ثبت پتنت‌های گوناگون، اپل بالاخره وارد بازار گوشی‌های تاشو شده است. با این حال، عرضه اولیه آیفون Duo (iPhone Duo) بدون مشکل نبوده و برخی کاربران از بروز خطوط روشن و ترک‌خوردگی روی نمایشگر در همان روزهای نخست استفاده گزارش داده‌اند. با توجه به هزینه بالای تعویض صفحه نمایش خارج از گارانتی، تیم iFixit دست به کار شده تا با کالبدشکافی کامل این دستگاه، نگاهی دقیق به لایه‌های زیرین و مکانیسم‌های مهندسی آن بیندازد.

اسرار پنهان کردن خط تا در نمایشگر

مهندسی یک پنل OLED تاشو که هنگام باز شدن کاملاً تخت به نظر برسد، یکی از بزرگ‌ترین چالش‌های سخت‌افزاری در صنعت موبایل است. اپل در آیفون Duo از ترکیبی از لولا، لایه‌های پشتیبان و یک لایه پوششی با بافت نانو (Nano-texture) روی نمایشگر انعطاف‌پذیر استفاده کرده است. این بافت مات که پیش‌تر در محصولات رده‌بالایی مثل iPad Pro و MacBook Pro دیده بودیم، با پراکنده کردن نور در زوایای مختلف، بازتاب‌ها را شکسته و خط تا را از دید کاربر پنهان می‌کند.

بر اساس بررسی‌های میکروسکوپی، زیر این لایه نانو‌پوشش، زیرپیکسل‌های قرمز، سبز و آبی (Red, Green, Blue) شکل‌های بیضوی نامنظمی دارند و جهت‌گیری آن‌ها در مناطق مختلف نمایشگر تغییر می‌کند. این تکنیک که نوعی «دیتترینگ هندسی» (Geometric Dithering) محسوب می‌شود، مانع از تداخل اپتیکی و بازتاب‌های برجسته در ناحیه تا شدن نمایشگر می‌شود.

لولا و مکانیسم حرکت مکانیکی

طراحی لولا در آیفون Duo تلاشی مهندسی برای کاهش فشار مکانیکی روی پنل نمایشگر است:

• چرخ‌دنده‌ها و فنرها: اپل از مجموعه‌ای از چرخ‌دنده‌های همگام‌ساز، فنرها و اتصالات فلزی بندساعتی استفاده کرده است تا خم شدن نمایشگر در شعاعی کنترل‌شده انجام گیرد.
• کابل انعطاف‌پذیر (Flex Cable): یک کابل آکاردئونی‌شکل ظریف مسئول انتقال داده‌های صوتی، تصویری و شارژ به نیمه دیگر دستگاه است که باید کشش مداوم ناشی از باز و بسته شدن را تحمل کند.
• شبیه‌سازی سه‌بعدی تنش: مدل‌سازی‌های انجام‌شده با اسکن‌های CT نشان می‌دهند که شکستگی‌های گزارش‌شده در برخی دستگاه‌ها، ناشی از تمرکز تنش در نزدیکی لبه‌های پشتیبان مرکزی لولا است؛ جایی که تغییرات پشتیبانی از پنل در هنگام بسته شدن می‌تواند نقاط حساسی ایجاد کند.

دوام در برابر گرد و غبار

تیم iFixit با استفاده از پودر فلورسنت و تست‌های نفوذ ذرات، مقاومت لولای آیفون Duo را بررسی کرد. نتیجه نشان داد که اگرچه بخش عمده‌ای از ذرات توسط چسب‌ها و موانع الکترونیکی متوقف می‌شوند، اما مقداری از گرد و غبار به بخش‌های متحرک لولا راه پیدا کرده و باعث ایجاد صدای «کِرِانچ» (Crunch) یا اصطکاک مکانیکی می‌شود. این موضوع نشان می‌دهد که نسل اول تاشوی اپل نیز کاملاً در برابر نفوذ ذرات ریز مصون نیست.

قابلیت تعمیرپذیری

نکته مثبت در طراحی آیفون Duo این است که اپل برخی ترفندهای تعمیرپذیری را از آیفون‌های معمولی قرض گرفته است؛ از جمله باتری‌هایی که با اعمال جریان برق به راحتی جدا می‌شوند و فریم‌های تریمی که برخلاف برخی رقبا مثل گلکسی زد فولد، به‌صورت یکپارچه و سالم خارج می‌شوند. با این حال، تعمیر یا تعویض خود نمایشگر داخلی همچنان یک فرآیند پیچیده، زمان‌بر و نیازمند فیکسچرهای تخصصی است.

نگاه جامعه مهندسی نرم‌افزار و هکرنیوز

در بحث‌های انجمن‌های تخصصی مانند Hacker News، مهندسان به این نکته اشاره می‌کنند که پس از حدود یک دهه توسعه گوشی‌های تاشو، این فرم‌فکتور همچنان با معایبی نظیر وزن، ضخامت، دوام کمتر و قیمت بالا دست به گریبان است و مشخص نیست این دستاوردها تا چه حد ارزش این همه پیچیدگی و سازش سخت‌افزاری را دارد.
